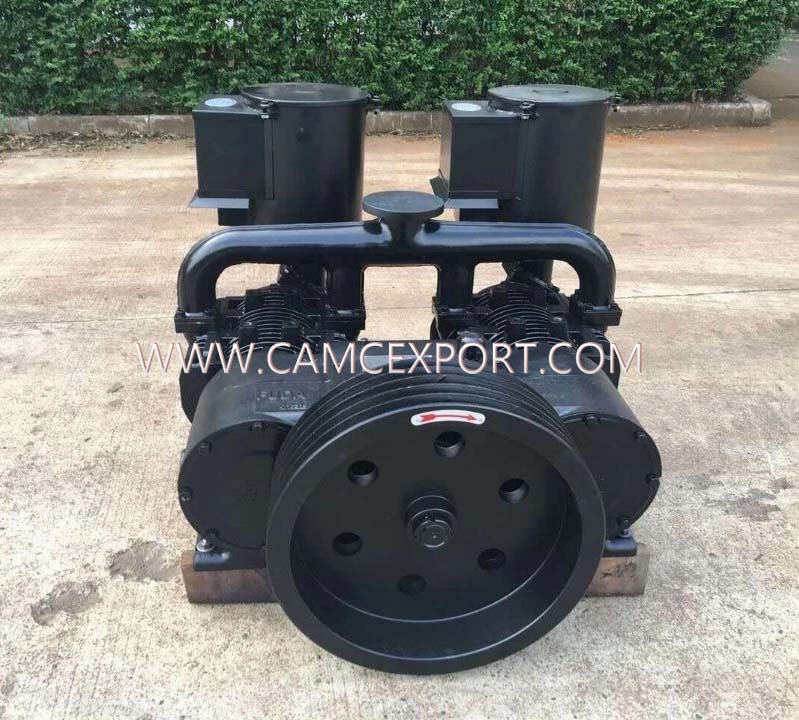

В этом воздушном компрессоре с дизельным двигателем используется инновационный механизм передачи с четырьмя кривошипами, который преобразует круговое движение коленчатого вала в возвратно-поступательное движение под углом 90 градусов посредством точно спроектированного трансмиссионного вала, обеспечивая стабильную и свободную от волн передачу мощности. Его основная особенность заключается в периодической совместной работе четырех цилиндров: каждый цилиндр независимо выполняет четыре стадии впуска, сжатия, выпуска и расширения, образуя непрерывную и эффективную подачу сжатого воздуха.
Уникальная система уплотнений представляет собой самосмазывающуюся конструкцию со смазочным маслом, образующую динамическое уплотнение масляной пленки между движущимися частями и обеспечивающее полную герметизацию внутри цилиндра. Такая конструкция не только обеспечивает 100% безмасляную чистоту сжатого воздуха (соответствует стандарту ISO 8573-1, класс 0), но также выдерживает колебания давления ≤ 0,1 бар в течение 2000 часов непрерывной работы за счет точного контроля объема смазочного масла и усиленной конструкции шатуна.
Картер, оптимизированный для тяжелых условий эксплуатации, целиком изготовлен из ковкого чугуна в сочетании с четырехфазной компоновкой кривошипа, эффективно балансирующей механическую вибрацию, что делает эту модель особенно подходящей для полевых работ, таких как бурение в горных работах и строительство мостов, которые требуют непрерывных источников газа под высоким давлением.
| Элемент | Единица/Модель | БДВ -6/2 | БДВ -7/2 | БДВ -8/2 | БДВ -9/2 | БДВ -10/2 | БДВ -10/2-С | БДВ -12/2-С | БДВ -16/2-С |
| Смещение | м³/мин | 6 | 7 | 8 | 9 | 10 | 10 | 12 | 16 |
| Давление нагнетания | МПа | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Осевая мощность | кВт | ≤25,5 | ≤29 | ≤33 | ≤35 | ≤40 | ≤40 | ≤44 | ≤56 |
| Максимальная скорость вращения | об/мин | 1250 | 1200 | 1150 | 1100 | 1100 | 1000 | 1000 | 950 |
| Длительное рабочее время | Мин | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| Защитный момент | Н · м | 300 | 300 | 400 | 400 | 400 | 400 | 400 | 400 |
| Температура вдоха | ℃ | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
| Температура выхлопных газов | ℃ | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
| Масса | Кг | 190 | 195 | 209 | 216 | 230 | 366 | 376 | 430 |
Эффективная и стабильная выходная мощность
Используя четырехкривошипный механизм передачи, плавное сжатие достигается за счет возвратно-поступательного движения на 90 ° , а выходное давление стабильно в пределах ± 0,1 бар, обеспечивая надежность непрерывной работы.
Чистый безмасляный сжатый воздух
Оригинальная самосмазывающаяся система уплотнений со смазочным маслом соответствует безмасляному стандарту ISO 8573-1 класса 0, а выходящий воздух полностью не содержит масла, что соответствует требованиям к газам прецизионных инструментов.
Прочная конструкция для тяжелых условий эксплуатации
Картер из ковкого чугуна и усиленная конструкция шатуна в сочетании с точным контролем масла объемом 5,5 л обеспечивают 2000 часов непрерывной работы, подходят для суровых условий, таких как горнодобывающая промышленность и строительство мостов.
Интеллектуальная система совместной работы
Схема разности фаз четырех цилиндров, интеллектуальная координация процессов впуска/сжатия/выпуска, потребление энергии снижено на 15% по сравнению с традиционными моделями, а производственная мощность увеличена на 20%.
1.Подготовительный этап
Разместите устройство на ровной, хорошо проветриваемой площадке. Убедитесь, что в баке для дизельного топлива достаточно топлива, а также убедитесь, что все соединения затянуты и уплотнения не имеют утечек.
2. Процедура запуска
Откройте дизельный клапан, затем потяните стартер (или нажмите кнопку электрического запуска, если она имеется). Дайте устройству поработать на холостом ходу 1-2 минуты до стабилизации, затем настройте рабочую скорость.
3. Мониторинг работы
Во время работы следите за манометром в режиме реального времени, чтобы рабочее давление оставалось в пределах 2 бар. При возникновении аномальных колебаний давления или необычных шумов немедленно остановите машину для проверки.
4. Этапы завершения работы
Уменьшите скорость до холостого хода, дайте поработать 30 секунд, затем закройте дизельный клапан. После полной остановки устройства очистите поверхность от пыли и мусора для обеспечения ежедневного обслуживания.
Отзыв от компании Middle East Oil Service Company
«В проекте нефтяного месторождения в пустыне ОАЭ наш дизельный воздушный компрессор работал непрерывно в течение 18 месяцев без каких-либо повреждений уплотнений, а выходное давление оставалось стабильным на уровне 8 ± 0,1 бар. Я особенно доволен его безмасляными характеристиками, которые продлили цикл замены фильтра бурового оборудования в три раза. Предложите добавить функцию предупреждения о рассеянии тепла в условиях высоких температур».
Оценка Южноамериканской горнодобывающей группы
' Оборудование 20, используемое на чилийском медном руднике, все же достигло 95% номинальной мощности на высоте 4000 метров. Самосмазывающаяся система эффективно решила проблему износа в условиях высокой запыленности, однако рекомендуется оптимизировать программу запуска высотных двигателей.'
CAMC International Trade Co., Ltd. является основным дочерним предприятием Китайской национальной корпорации машиностроения (ChemChina), специализирующейся на зарубежных рынках. Используя сильные промышленные ресурсы своей материнской компании, CAMC стремится к глобальному продвижению и техническому обслуживанию тяжелых и специализированных автомобилей. Являясь ключевой национальной научно-исследовательской и производственной базой для тяжелых транспортных средств и их компонентов, компания обладает ведущими в отрасли технологическими мощностями и производственными возможностями. Ее продукция охватывает различные области, такие как тракторы, самосвалы и специализированные автомобили, и широко используется на рынках логистики, машиностроения и специального транспорта.
Штаб-квартира компании находится в районе Хуашань города Мааньшань провинции Аньхой. Благодаря полной системе цепочки поставок и международному стратегическому планированию продукция экспортируется в Юго-Восточную Азию, на Ближний Восток, в Африку, Латинскую Америку и другие регионы. Являясь ключевым предприятием, поддерживаемым национальной политикой, CAMC всегда придерживается принципа технологических инноваций и приоритета качества, обеспечивая высокую надежность и экономичные транспортные решения для клиентов по всему миру, а также постоянно повышая конкурентоспособность китайского производства на международном рынке.
1. Вопрос: Каково рекомендуемое время непрерывной работы устройства?
О: Мы рекомендуем не более 4 часов непрерывной работы за раз. После этого выключите машину, чтобы она остыла на 15-20 минут, чтобы избежать перегрева и продлить срок службы устройства .
2. Вопрос: Требует ли безмасляное устройство регулярного обслуживания?
А: Да. Мы советуем проверять и очищать фильтр воздухозаборника ежемесячно (заменять при сильном засорении), а также ежеквартально проверять уплотнения корпуса, чтобы предотвратить утечку воздуха, снижающую эффективность.
3. Вопрос: Можно ли регулировать рабочее давление вручную?
О: Рабочее давление этой модели задано на уровне 2 бар и не может быть отрегулировано независимо. Если требуется более высокое давление, выберите модель с соответствующим номинальным давлением.
